整流桥原理是什么呢？一直想知道，但是却一直不理解。【ASEMI—课堂】教您轻松了解整流桥原理，以桥式整流桥为例分析。

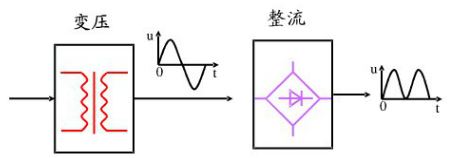

    简单的说，将交流电变成直流电的过程，称为“整流”，整流的形成的原理是利用二极管的单向导电性。整流桥就是将桥式整流的四个二极管封装在一起，只引出四个引脚。整流桥在电路中主要考虑它的工作电压和反向电压。

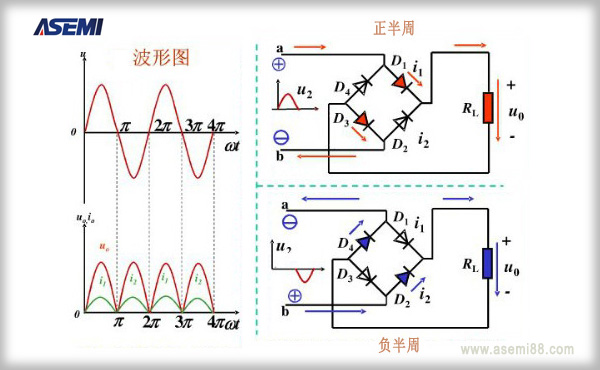

   下面是桥式整流工作原理图：桥式电路是由4个整流二极管构成的。

    当U2正半周时，a端为正极，b端为负极，电流由a经VD1，RL，VD3到b，因为二极管的单向导电性，所以电流不会经过D2，D4，此时二极管正向压降很小，负载电压UL≈U2。

    当U2正半周时，a端为负极，b端为正极，电流由b经VD2，RL，VD4到a，此时二极管正向压降很小，负载电压UL≈U2。

   以上就是整流桥的工作原理，如果您对整流桥有更多的兴趣，下方有详细的联系方式。ASEMI诚挚为您服务！
