三相整流桥

三相整流桥主要应用于：电源领域、大型电器设备电焊机、发电机、车用马达或数控车床等，采用激光打标机打印白底胶印标签，解决普通油墨丝印的掉色问题，能防止废品返工，保证了产品的原装性。

好了，三相整流桥我们就介绍到这里，接下来为大家详细的介绍一下三相整流桥电路图。

 三相整流桥电路图画法与工作原理

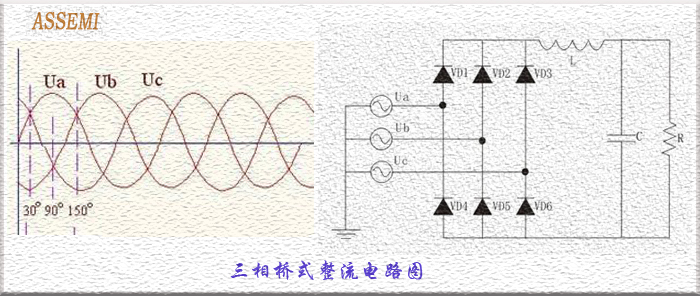

三相整流桥是工业用电器需要的整流器件，它的设计原理是集成了6颗整流二极管芯片的三相桥式整流电路。那么它的电路图画法是：由三路电路并联，每路两颗芯片串联并由两颗芯片中间接入旁路作为三相三端输入，三组电路统一输出端等电位连接为该三相整流桥的正极，三组电路统一输入端等电位连接为该三相整流桥的负极，具体电路图如下所示。

三相整流桥工作的时候由电位高一项出流入并由电位低一相流出,具体方式如下：当三相0-30°的时候，UC相电位高,UB相电位低,此时电流由UC输入经VD3、VD5回到UB相；当三相30-90°的时候,UA相电位高，UB相电位低，此时电流由UA输入经VD1、VD5回到UB相；当三相90-150°的时候，UA相电位高，UC相电位低，此时电流由UA输入经VD1、VD6回到UC相；三相150-180°区间电位与0-30°区间相等,正半周每相60°，三相180°。当负半周时则顺序颠倒，轮流交替工作。
