三相整流桥电路图是什么样子的呢？

文章出处：鼎芯科技文章编辑：黄碧娜人气：-发表时间：2016-08-17 00:00:00【大中小】

摘要 : 什么是三相整流桥？三相整流桥电路图是什么样子的呢？如何看电路图呢？ASEMI工程师带您认识三相整流桥，分解其电路图。

三相整流桥电路图是怎么个画法？与其工作原理？

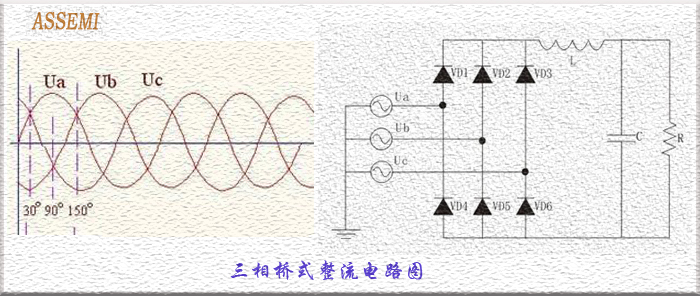

三相整流桥是用于工业电器的整流器件需要款，它的设计原理是集成了6颗整流二极管芯片的三相桥式整流电路。那么它的电路图画法是：由三路电路并联，每路两颗芯片串联并由两颗芯片中间接入旁路作为三相三端输入，三组电路统一输出端等电位连接为该三相整流桥的正极，三组电路统一输入端等电位连接为该三相整流桥的负极，具体电路图如下所示。

三相整流桥工作的时候由电位高一项出流入并由电位低一相流出,具体方式如

下：当三相0-30°的时候，UC相电位高,UB相电位低,此时电流由UC输入经VD3、VD5

回到UB相；当三相30-90°的时候,UA相电位高，UB相电位低，此时电流由UA输入经

VD1、VD5回到UB相；当三相90-150°的时候，UA相电位高，UC相电位低，此时电流

由UA输入经VD1、VD6回到UC相；三相150-180°区间电位与0-30°区间相等,正半周每相

60°，三相180°。当负半周时则顺序颠倒，轮流交替工作。
