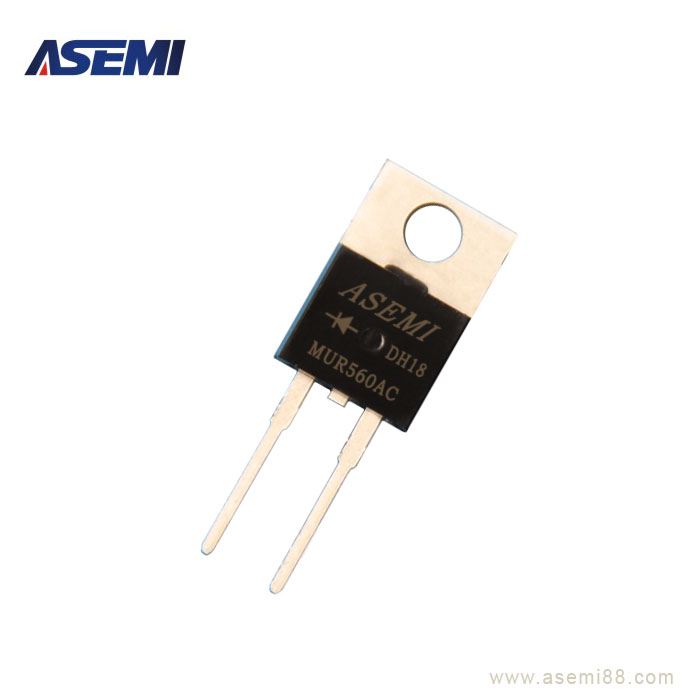

产品名称：超快恢复二极管MUR560AC，ASEMI品牌
- ★电性参数：5A，600V
- ★芯片材质：GPP
- ★正向电流(Io)：5A
- ★芯片个数：1
- ★正向电压(VF)：1.1V
- ★芯片尺寸：60MIL
- ★浪涌电流Ifsm：100A
- ★是否现货：是
- ★漏电流(Ir)：20UA
- ★工作温度：-50~150
- ★恢复时间(Trr)：35NS
快恢复二极管MUR560AC参数规格：
快恢复二极管MUR560AC电流：5A ；
快恢复二极管MUR560AC电压：600V；
快恢复二极管MUR560AC管装：50/管；盒装：1000PCS/盒。
快恢复二极管广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。欢迎咨询 取样测试。
 | ||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||
★ 镭射激光打标，不易褪色；环氧树脂塑封，绝缘稳定性好 | ||||||||||||||||||||||||||||
 ★ 框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化 | ||||||||||||||||||||||||||||
| ★ 肖特基二极管MUR560AC 电性参数:5.0A 600V | ||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||
★ 1K/盒,50PCS/管，PE料管 独立小包装，防止物料积压碰撞刮花，产品信息标注明确 | ||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||
| ★ MUR560AC：5.0K/箱 5层大瓦楞牛皮纸箱，4道紧固带保护，耐压耐磨可重复利用 | ||||||||||||||||||||||||||||
| ★ 包装方式：1K/盒 3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接 | ||||||||||||||||||||||||||||
 | |||||||||
| 激光印字 | |||||||||
| Green laser printer | |||||||||
| ●激光打标，不易退色， | |||||||||
| 解决油墨丝印易掉色问题 | |||||||||
| ●激光打标生产效率高，订货货期短， | |||||||||
| 解决油墨印字货期长、低效率问题 | |||||||||
| 无氧铜引脚 | |||||||||
| oxygen-free copper pins | |||||||||
| ●采用无氧铜材料，导电性能佳 | |||||||||
| ●引脚厚度升级，厚度达0.25mm， | |||||||||
| ●内阻小导电性好，承受大电流冲击发热小 | |||||||||
| 塑料外壳封装 | |||||||||
| Advanced plastic packaging | |||||||||
| ●采用PC材料一次性烧注成型 | |||||||||
| ●阻燃性能好，强度高，耐高温 | |||||||||
 | |||||||||
●原装”ASEMI“品牌LOGO ● A = advanced（先进的、高级的） ●SEMI = semiconductor （半导体） | |||||||||
●图中为二极管极性符号标示 ●【右边输入，左边输出】 ●【 表示里面集成1个二极管 】 | |||||||||

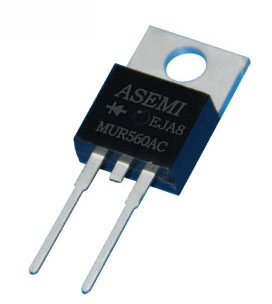

产品解析 Product analysis ●【MUR560AC】代表本产品的完整型号 ●【MUR】代表快恢复二极管 ●【5】代表其正向电流为5.0A ●【60】代表其反向耐压为600V ●【AC】代表其封装是TO-220铁头两脚 | |||||||||
MUR560AC 外形尺寸参数 Product size, 【长度Length】： 10.16mm 【高度height】： 15.0mm 【脚长度Foot length】：13.6mm 【脚宽度Foot width】: 0.81mm |  | |||||||
 | 【厚度thickness】：4.57mm 【脚间距Foot spacing】：2.54mm 【脚厚度Foot thickness】：0.41mm | |||||||
MUR560AC产品参数详解
Product parameters 正向电流（IF）：5.0A
反向电压（VRRM）: 600V
浪涌电流（IFSM）: 120.0A
漏电流（IR）： 20uA 工作温度（℃）：-55℃ ～ + 150℃ |  |
* 采用GPP波峰芯片，从第一步保证产品的持续稳定 | |||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||
 * 严格的外检包装程序，保证产品数量准确，包装物破损 |  * 专业的自动化设备支持注塑一步成型 | ||||||||||||||||||||||||||||||||||||||||||||
 * 检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和高可靠性 |  * 分筋，切割，分离，完善的人际交互流程
| ||||||||||||||||||||||||||||||||||||||||||||
MUR560AC应用于各种开关电源，液晶显示器，变频器等，ASEMI品牌，信赖源于品质，品质源于专业
